Hysteresis Brake H11

Torque range...... 0.4 - 11 oz.-in.

Part number........H11 - (voltage) - 1, ....shaft extends on 1 side (as shown)
Part number........H11 - (voltage) - 2, ....shaft extends on both sides

Coil voltages.......6, 12, 24 volts D.C.

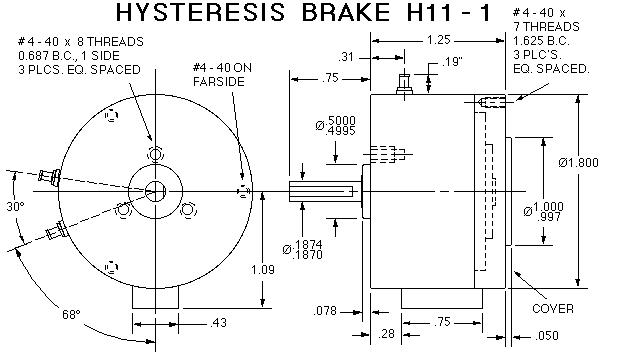

H11 Brake Drawing

Go to -- Drawing H11-2, Solid shaft out 2 sides.
